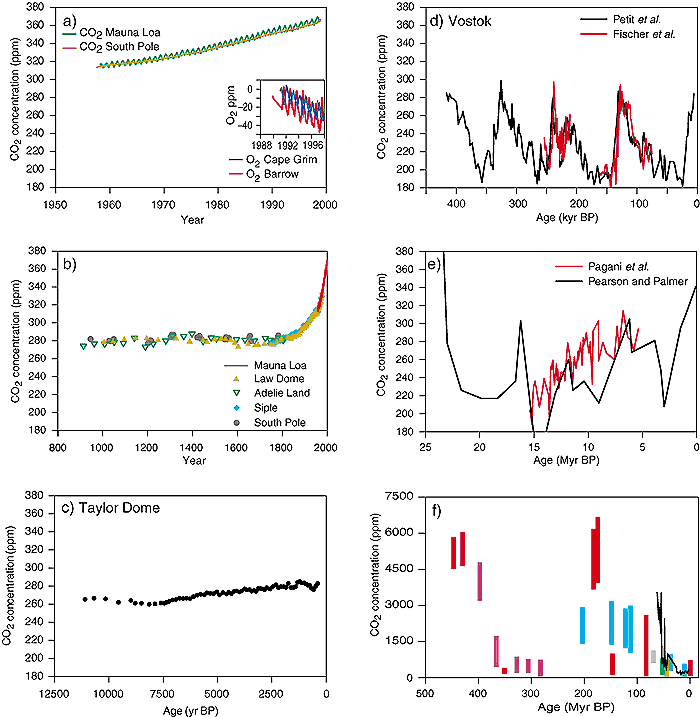

(a) Mesures directes de la concentration récente en CO₂ (Keeling and Whorf, 2000) depuis 1958 et en O₂ (Battle et al., 2000) depuis 1990. La concentration en O₂ est éxprimée par rapport à une valeur standard arbitraire.
(b) Concentration en CO₂ pour le dernier millénaire déduite des forages de glace dans l'Antarctic (Siegenthaler et al., 1988; Neftel et al., 1994; Barnola et al., 1995; Etheridge et al., 1996). Des mesures récentes provenant des observations faites à Mauna Loa (Keeling and Whorf, 2000) sont également montrées pour comparaison.
(c) Concentration en CO₂ depuis 12000 ans déduite des forages de glace dans l'Antarctic (Taylor Dome) (Indermühle et al., 1999).
(d) Concentration en CO₂ depuis 450 000 ans déduite des forages de glace dans l'Antarctic (Vostok) (Petit et al., 1999; Fischer et al., 1999).
(e) Concentration en CO₂ depuis 23 millions d'années déduite d'analyses géchimiques. (Pagani et al. 1999a; Pearson and Palmer, 2000).
(f) Concentration en CO₂ depuis 500 millions d'années déduite d'analyses géchimiques (Pearson and Palmer, 2000 et d'après Berner 1997).

BP = before present, c.-à-d. par convention avant 1960)

Source: Figure 3.2 rapport du GIEC/IPCC Climate Change 2001: The Scientific Basis
