Les entrées/sorties du GCM sont écrites au format NetCDF (Network Common Data Form). NetCDF est une interface pour le stockage et l'accès aux données géophysiques, et une librairie qui fournit une implémentation de cette interface. La librairie NetCDF définit aussi un format indépendant de la machine pour représenter les données scientifiques. Ensembles, interface, librairie et format permettent la création, l`accès et le partage des données scientifiques. NetCDF a été développé par le centre de programme Unidata à Boulder, Colorado. Les sources sont disponibles gratuitement depuis le site web d'Unidata.
Un jeu de données sous format NetCDF se compose d'un seul fichier, car il est auto-descriptif.
L'éditeur est inclu dans la librairie NetCDF. Par defaut il permet de générer une représentation ASCII en sortie standard du fichier NetCDF spécifié en entrée.
édite le fichier NetCDF "histmth.nc".
Affiche les valeurs des variables coordonnées (variables qui sont aussi des dimensions), ainsi que les déclarations, variables et valeurs d'attribut. Les valeurs des données de variables non coordonnées ne sont pas affichées en sortie.
Montre seulement l'en-tête informative du fichier, qui est la déclaration des dimensions, variables et attribut, mais pas les valeurs de ces variables. La sortie est identique à celle de l'option -c sauf que les valeurs de variables coordonnées ne sont pas incluses.
La sortie inclue les valeurs des variables spécifiées, en plus des déclarations de toutes les dimensions, variables et attributs. Plus d'une variable peut être spécifiée dans la liste suivant cette option. La liste doit être un argument simple pour la commande et ne pas contenir d'espace. Si aucune variable n'est spécifiée, la commande affichera par défaut la valeur de toutes les variables du fichier.
L'ensemble de commandes nco permet de
GrAdS (The Grid Analysis and Display System) est un logiciel graphique du domaine publique qui a été développé par Brian Doty au "Center for Ocean-Land-Atmosphere (COLA)".
Il permet entre autre de visualiser directement des données stockées sous le format NetCDF. On peut voir par exemple figure 6.1 la visualisation sous GrADS des données de température à un instant donné.
Cependant, contrairement à NetCDF, GrADS ne reconnait que des fichiers où toutes les variables sont stockées sur la même grille horizontale. Ces variables peuvent être de 1, 2, 3 ou 4 dimensions (X,Y,Z et t).GrADS est également accessible par le WWW.
Le fichier de données est un fichier binaire à accès direct. Il comprend deux parties:

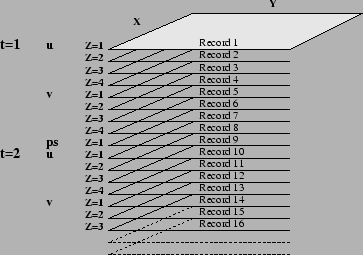

La figure 6.2 représente le stockage dans le fichier .nc des vents u et v (champs 4D: X,Y,Z et t), et de la pression de surface ps (champ 3D: X,Y et t).
![\includegraphics[width=8cm]{Fig/gdata.eps}](img79.png)
|
Des exemples de fichiers d'initialisation se trouvent dans le répertoire
$PATH1/LMDZ.MARS/deftank
Le GCM 3D a besoin en entrée de deux fichiers (NetCDF) d'initialisation:
-start.nc contenant les états initiaux des variables de la dynamique.
-startphy.nc
contenant les états initiaux des variables de la physique.
-limit.nc contenant les conditions aux limites en surface (température de surface des océans, rugosité de surface, albédo).
et les fichiers (ascii) de paramètres:
-run.def.def les paramètres principaux contr^olant la longueur de simulations et le nom des autres fichiers de configuration.
-gcm.def les paramètres de contr^ole de la partie dynamique.
-physiq.def les paramètres de contr^ole des paramétrisations physiques.
-traceur.def les paramètres de contr^ole des traceurs.
# # $Header: /users/lmdz/cvsroot/LMDZ.3.3/run.def,v 1.2.2.3 2002/07/12 14:11:18 lmdzadmin Exp $ # INCLUDEDEF=physiq.def INCLUDEDEF=gcm.def INCLUDEDEF=orchidee.def ## Jour de l'etat initial ( = 350 si 20 Decembre ,par expl. ,comme ici ) dayref=1 ## Annee de l'etat initial ( avec 4 chiffres ) anneeref=1979 ## Nombre de jours d'integration nday=30 ## periode de sortie des variables de controle (en pas) iconser=10 ## periode d'ecriture du fichier histoire (en jour) iecri=1 ## periode de stockage fichier dyn_hist_ave et dynzon (en jour) periodav=30.
Un fichier gcm.def typique est donné en exemple ci-dessous. Le choix des variables à règler est simple (e.g. durée de l'intégration nday), tandis que d`autres n'ont pas à être modifiées dans le cadre d'une utilisation normale. Quelques remarques cependant :
48, mais le mod`ele gagne
en stabilité avec un chiffre plus élevé: day_step=960 est recommandé
en 6448. D`aprés le critère CFL, day_step doit varier
proportionellement à la résolution: on prendra par exemple
day_step=480 en résolution horizontale 3224. day_step doit aussi
être divisible par ``iperiod''
48 tetagdiv=6000 s ; tetagrot=tetatemp=30000 s
24 : tetagdiv=3000 s ; tetagrot=tetatemp=9000 s
Contenu de gcm.def:
## $Header$ ## nombre de pas par jour (multiple de iperiod) ( ici pour dt = 1 min ) day_step=480 iapp_tracvl=5 ## periode pour le pas Matsuno (en pas) iperiod=5 ## periode de la dissipation (en pas) idissip=5 ## choix de l'operateur de dissipation (star ou non star ) lstardis=y ## nombre d'iterations de l'operateur de dissipation gradiv nitergdiv=1 ## nombre d'iterations de l'operateur de dissipation nxgradrot nitergrot=2 ## nombre d'iterations de l'operateur de dissipation divgrad niterh=2 ## temps de dissipation des plus petites long.d ondes pour u,v (gradiv) tetagdiv=43200. ## temps de dissipation des plus petites long.d ondes pour u,v(nxgradrot) tetagrot=21600. ## temps de dissipation des plus petites long.d ondes pour h ( divgrad) tetatemp=21600. ## coefficient pour gamdissip coefdis=0. ## choix du shema d'integration temporelle (Matsuno ou Matsuno-leapfrog) purmats=n ## avec ou sans physique iflag_phys=1 ## periode de la physique (en pas) iphysiq=10 ## frequence (en jours ) de l'ecriture du fichier histphy ecritphy=0.02 ## Cycle diurne ou non cycle_diurne=y ## Soil Model ou non soil_model=y ## Choix ou non de New oliq new_oliq=y ## Orodr ou non pour l orographie ok_orodr=y ## Orolf ou non pour l orographie ok_orolf=y ## Si = .T. , lecture du fichier limit avec la bonne annee ok_limitvrai=n ## Nombre d'appels des routines de rayonnements ( par jour) nbapp_rad=12 ## Flag pour la convection (1 pour LMD, 2 pour Tiedtke, 3 KE, 4 KE vect) iflag_con=3 ## longitude en degres du centre du zoom clon=0. ## latitude en degres du centre du zoom clat=0. ## facteur de grossissement du zoom,selon longitude grossismx=1.0 ## facteur de grossissement du zoom ,selon latitude grossismy=1.0 ## Fonction f(y) hyperbolique si = .true. , sinon sinusoidale fxyhypb=y ## extension en longitude de la zone du zoom ( fraction de la zone totale) dzoomx=0.0 ## extension en latitude de la zone du zoom ( fraction de la zone totale) dzoomy=0.0 ##raideur du zoom en X taux=3. ##raideur du zoom en Y tauy=3. ## Fonction f(y) avec y = Sin(latit.) si = .true. , sinon y = latit. ysinus=y
# ## $Header: /users/lmdz/cvsroot/LMDZ.3.3/physiq.def,v 1.1.2.1 2002/07/12 14:11:18 lmdzadmin Exp $ # # # Automatically generated make config: don't edit # OCEAN=force VEGET=n OK_journe=y OK_mensuel=y OK_instan=n # # parametres KE # epmax = .99 ok_adj_ema = n iflag_clw = 1 # # parametres nuages # cld_lc_lsc = 2.6e-4 cld_lc_con = 2.6e-4 cld_tau_lsc = 3600. cld_tau_con = 3600. ffallv_lsc = 1. ffallv_con = 1. coef_eva = 2.e-5 reevap_ice = y iflag_cldcon = 3 iflag_pdf = 1 fact_cldcon = 1. facttemps = 1.e-4 ok_newmicro = y ratqsbas = 0.005 ratqshaut = 0.33 rad_froid = 35 rad_chau1 = 12 rad_chau2 = 11 if_ebil = 2 R_ecc = 0.016715 R_peri = 102.7 R_incl = 23.441 solaire = 1365. co2_ppm = 348. #RCO2 = co2_ppm * 1.0e-06 * 44.011/28.97 #RCO2 = 348. * 1.0e-06 * 44.011/28.97 #RCO2 = 5.286789092164308E-04 CH4_ppb = 1650. #RCH4 = 1.65E-06* 16.043/28.97 #RCH4 = 9.137366240938903E-07 N2O_ppb = 306. #RN2O = 306.E-09* 44.013/28.97 #RN2O = 4.648939592682085E-07 CFC11_ppt = 280. #RCFC11 = 280.E-12* 137.3686/28.97 #RCFC11 = 1.327690990680013E-09 CFC12_ppt = 484. #RCFC12 = 484.E-12* 120.9140/28.97 #RCFC12 = 2.020102726958923E-09 # # parametres simulateur ISCCP # #top_height = 1 ou 3 top_height = 1 #overlap = 1, 2 ou 3 overlap = 3 #cdmmax cdmmax = 2.5E-3 #cdhmax cdhmax = 2.0E-3 #kstable en dehors des terres ksta = 1.0e-10 #kstable sur terres ksta_ter = 1.0e-7 #ok_kzmin : calcul Kzmin dans la CL de surface ok_kzmin=y iflag_thermals = 0 nsplit_thermals = 10 iflag_pbl=1
4 10 10 q01 10 10 q02 10 10 q03 10 10 q04

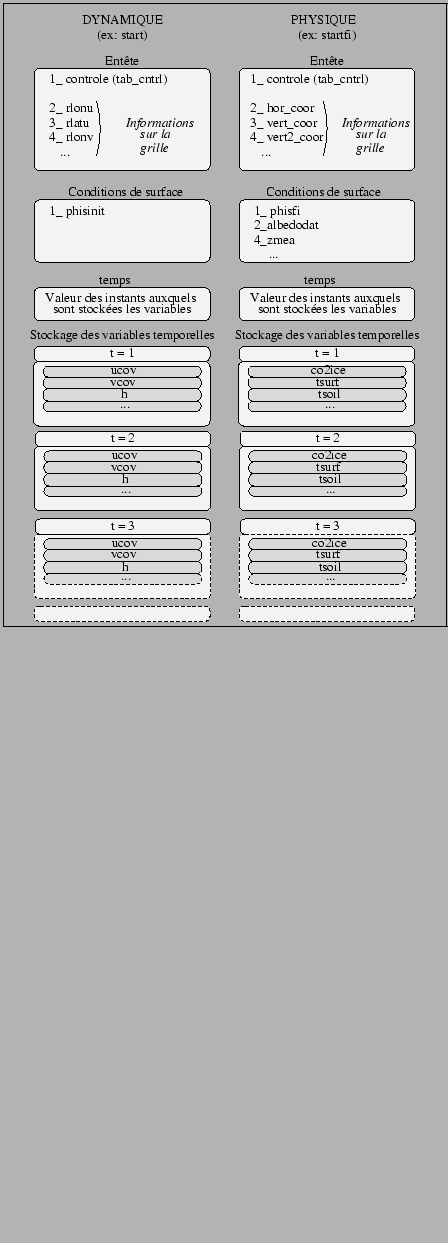

Les fichiers start et startphy, comme tous les fichier NetCDF du GCM, sont bâtis sur le même modèle (voir la composition d'un fichier NetCDF figure 6.3). Ils contiennent:
Visualisons à l`aide de l'éditeur ncdump le contenu d'un fichier start:
ncdump -h start.nc
netcdf start {
dimensions:
index = 100 ;
rlonu = 97 ;
rlatu = 72 ;
rlonv = 97 ;
rlatv = 71 ;
sigs = 19 ;
sig = 20 ;
temps = UNLIMITED ; // (1 currently)
variables:
float controle(index) ;
controle:title = "Parametres de controle" ;
float rlonu(rlonu) ;
rlonu:title = "Longitudes des points U" ;
float rlatu(rlatu) ;
rlatu:title = "Latitudes des points U" ;
float rlonv(rlonv) ;
rlonv:title = "Longitudes des points V" ;
float rlatv(rlatv) ;
rlatv:title = "Latitudes des points V" ;
float nivsigs(sigs) ;
nivsigs:title = "Numero naturel des couches s" ;
float nivsig(sig) ;
nivsig:title = "Numero naturel des couches sigma" ;
float ap(sig) ;
ap:title = "Coefficient A pour hybride" ;
float bp(sig) ;
bp:title = "Coefficient B pour hybride" ;
float presnivs(sigs) ;
float cu(rlatu, rlonu) ;
cu:title = "Coefficient de passage pour U" ;
float cv(rlatv, rlonv) ;
cv:title = "Coefficient de passage pour V" ;
float aire(rlatu, rlonv) ;
aire:title = "Aires de chaque maille" ;
float phisinit(rlatu, rlonv) ;
phisinit:title = "Geopotentiel au sol" ;
float temps(temps) ;
temps:title = "Temps de simulation" ;
temps:units = "days since 1979-12-01 00:00:00" ;
float ucov(temps, sigs, rlatu, rlonu) ;
ucov:title = "Vitesse U" ;
float vcov(temps, sigs, rlatv, rlonv) ;
vcov:title = "Vitesse V" ;
float teta(temps, sigs, rlatu, rlonv) ;
teta:title = "Temperature" ;
float q01(temps, sigs, rlatu, rlonv) ;
q01:title = "Traceurs q01" ;
float q02(temps, sigs, rlatu, rlonv) ;
q02:title = "Traceurs q02" ;
float q03(temps, sigs, rlatu, rlonv) ;
q03:title = "Traceurs q03" ;
float q04(temps, sigs, rlatu, rlonv) ;
q04:title = "Traceurs q04" ;
float masse(temps, sigs, rlatu, rlonv) ;
masse:title = "C est quoi ?" ;
float ps(temps, rlatu, rlonv) ;
ps:title = "Pression au sol" ;
// global attributes:
:title = "Fichier demmarage dynamique" ;
}
Listing du contenu d'un fichier startphy:
ncdump -h startphy.nc
netcdf startphy {
dimensions:
index = 100 ;
points_physiques = 6722 ;
horizon_vertical = 127718 ;
variables:
float controle(index) ;
controle:title = "Parametres de controle" ;
float longitude(points_physiques) ;
longitude:title = "Longitudes de la grille physique" ;
float latitude(points_physiques) ;
latitude:title = "Latitudes de la grille physique" ;
float masque(points_physiques) ;
masque:title = "masque terre mer" ;
float FTER(points_physiques) ;
FTER:title = "fraction de continent" ;
float FLIC(points_physiques) ;
FLIC:title = "fraction glace de terre" ;
float FOCE(points_physiques) ;
FOCE:title = "fraction ocean" ;
float FSIC(points_physiques) ;
FSIC:title = "fraction glace mer" ;
float TS01(points_physiques) ;
TS01:title = "Temperature de surface No.01" ;
float TS02(points_physiques) ;
TS02:title = "Temperature de surface No.02" ;
float TS03(points_physiques) ;
TS03:title = "Temperature de surface No.03" ;
float TS04(points_physiques) ;
TS04:title = "Temperature de surface No.04" ;
float Tsoil01srf01(points_physiques) ;
Tsoil01srf01:title = "Temperature du sol No.01srf01" ;
float Tsoil02srf01(points_physiques) ;
Tsoil02srf01:title = "Temperature du sol No.02srf01" ;
float Tsoil03srf01(points_physiques) ;
Tsoil03srf01:title = "Temperature du sol No.03srf01" ;
float Tsoil04srf01(points_physiques) ;
Tsoil04srf01:title = "Temperature du sol No.04srf01" ;
float Tsoil05srf01(points_physiques) ;
Tsoil05srf01:title = "Temperature du sol No.05srf01" ;
float Tsoil06srf01(points_physiques) ;
Tsoil06srf01:title = "Temperature du sol No.06srf01" ;
float Tsoil07srf01(points_physiques) ;
Tsoil07srf01:title = "Temperature du sol No.07srf01" ;
float Tsoil08srf01(points_physiques) ;
Tsoil08srf01:title = "Temperature du sol No.08srf01" ;
float Tsoil09srf01(points_physiques) ;
Tsoil09srf01:title = "Temperature du sol No.09srf01" ;
float Tsoil10srf01(points_physiques) ;
Tsoil10srf01:title = "Temperature du sol No.10srf01" ;
float Tsoil11srf01(points_physiques) ;
Tsoil11srf01:title = "Temperature du sol No.11srf01" ;
float Tsoil01srf02(points_physiques) ;
Tsoil01srf02:title = "Temperature du sol No.01srf02" ;
float Tsoil02srf02(points_physiques) ;
Tsoil02srf02:title = "Temperature du sol No.02srf02" ;
float Tsoil03srf02(points_physiques) ;
Tsoil03srf02:title = "Temperature du sol No.03srf02" ;
float Tsoil04srf02(points_physiques) ;
Tsoil04srf02:title = "Temperature du sol No.04srf02" ;
float Tsoil05srf02(points_physiques) ;
Tsoil05srf02:title = "Temperature du sol No.05srf02" ;
float Tsoil06srf02(points_physiques) ;
Tsoil06srf02:title = "Temperature du sol No.06srf02" ;
float Tsoil07srf02(points_physiques) ;
Tsoil07srf02:title = "Temperature du sol No.07srf02" ;
float Tsoil08srf02(points_physiques) ;
Tsoil08srf02:title = "Temperature du sol No.08srf02" ;
float Tsoil09srf02(points_physiques) ;
Tsoil09srf02:title = "Temperature du sol No.09srf02" ;
float Tsoil10srf02(points_physiques) ;
Tsoil10srf02:title = "Temperature du sol No.10srf02" ;
float Tsoil11srf02(points_physiques) ;
Tsoil11srf02:title = "Temperature du sol No.11srf02" ;
float Tsoil01srf03(points_physiques) ;
Tsoil01srf03:title = "Temperature du sol No.01srf03" ;
float Tsoil02srf03(points_physiques) ;
Tsoil02srf03:title = "Temperature du sol No.02srf03" ;
float Tsoil03srf03(points_physiques) ;
Tsoil03srf03:title = "Temperature du sol No.03srf03" ;
float Tsoil04srf03(points_physiques) ;
Tsoil04srf03:title = "Temperature du sol No.04srf03" ;
float Tsoil05srf03(points_physiques) ;
Tsoil05srf03:title = "Temperature du sol No.05srf03" ;
float Tsoil06srf03(points_physiques) ;
Tsoil06srf03:title = "Temperature du sol No.06srf03" ;
float Tsoil07srf03(points_physiques) ;
Tsoil07srf03:title = "Temperature du sol No.07srf03" ;
float Tsoil08srf03(points_physiques) ;
Tsoil08srf03:title = "Temperature du sol No.08srf03" ;
float Tsoil09srf03(points_physiques) ;
Tsoil09srf03:title = "Temperature du sol No.09srf03" ;
float Tsoil10srf03(points_physiques) ;
Tsoil10srf03:title = "Temperature du sol No.10srf03" ;
float Tsoil11srf03(points_physiques) ;
Tsoil11srf03:title = "Temperature du sol No.11srf03" ;
float Tsoil01srf04(points_physiques) ;
Tsoil01srf04:title = "Temperature du sol No.01srf04" ;
float Tsoil02srf04(points_physiques) ;
Tsoil02srf04:title = "Temperature du sol No.02srf04" ;
float Tsoil03srf04(points_physiques) ;
Tsoil03srf04:title = "Temperature du sol No.03srf04" ;
float Tsoil04srf04(points_physiques) ;
Tsoil04srf04:title = "Temperature du sol No.04srf04" ;
float Tsoil05srf04(points_physiques) ;
Tsoil05srf04:title = "Temperature du sol No.05srf04" ;
float Tsoil06srf04(points_physiques) ;
Tsoil06srf04:title = "Temperature du sol No.06srf04" ;
float Tsoil07srf04(points_physiques) ;
Tsoil07srf04:title = "Temperature du sol No.07srf04" ;
float Tsoil08srf04(points_physiques) ;
Tsoil08srf04:title = "Temperature du sol No.08srf04" ;
float Tsoil09srf04(points_physiques) ;
Tsoil09srf04:title = "Temperature du sol No.09srf04" ;
float Tsoil10srf04(points_physiques) ;
Tsoil10srf04:title = "Temperature du sol No.10srf04" ;
float Tsoil11srf04(points_physiques) ;
Tsoil11srf04:title = "Temperature du sol No.11srf04" ;
float DELTAT(points_physiques) ;
DELTAT:title = "Ecart de la SST (pour slab-ocean)" ;
float QS01(points_physiques) ;
QS01:title = "Humidite de surface No.01" ;
float QS02(points_physiques) ;
QS02:title = "Humidite de surface No.02" ;
float QS03(points_physiques) ;
QS03:title = "Humidite de surface No.03" ;
float QS04(points_physiques) ;
QS04:title = "Humidite de surface No.04" ;
float QSOL(points_physiques) ;
QSOL:title = "Eau dans le sol (mm)" ;
float ALBE01(points_physiques) ;
ALBE01:title = "albedo de surface No.01" ;
float ALBE02(points_physiques) ;
ALBE02:title = "albedo de surface No.02" ;
float ALBE03(points_physiques) ;
ALBE03:title = "albedo de surface No.03" ;
float ALBE04(points_physiques) ;
ALBE04:title = "albedo de surface No.04" ;
float ALBLW01(points_physiques) ;
ALBLW01:title = "albedo LW de surface No" ;
float ALBLW02(points_physiques) ;
ALBLW02:title = "albedo LW de surface No" ;
float ALBLW03(points_physiques) ;
ALBLW03:title = "albedo LW de surface No" ;
float ALBLW04(points_physiques) ;
ALBLW04:title = "albedo LW de surface No" ;
float EVAP01(points_physiques) ;
EVAP01:title = "Evaporation de surface No.01" ;
float EVAP02(points_physiques) ;
EVAP02:title = "Evaporation de surface No.02" ;
float EVAP03(points_physiques) ;
EVAP03:title = "Evaporation de surface No.03" ;
float EVAP04(points_physiques) ;
EVAP04:title = "Evaporation de surface No.04" ;
float SNOW01(points_physiques) ;
SNOW01:title = "Neige de surface No.01" ;
float SNOW02(points_physiques) ;
SNOW02:title = "Neige de surface No.02" ;
float SNOW03(points_physiques) ;
SNOW03:title = "Neige de surface No.03" ;
float SNOW04(points_physiques) ;
SNOW04:title = "Neige de surface No.04" ;
float RADS(points_physiques) ;
RADS:title = "Rayonnement net a la surface" ;
float solsw(points_physiques) ;
solsw:title = "Rayonnement solaire a la surface" ;
float sollw(points_physiques) ;
sollw:title = "Rayonnement IF a la surface" ;
float fder(points_physiques) ;
fder:title = "Derive de flux" ;
float rain_f(points_physiques) ;
rain_f:title = "precipitation liquide" ;
float snow_f(points_physiques) ;
snow_f:title = "precipitation solide" ;
float RUG01(points_physiques) ;
RUG01:title = "rugosite de surface No." ;
float RUG02(points_physiques) ;
RUG02:title = "rugosite de surface No." ;
float RUG03(points_physiques) ;
RUG03:title = "rugosite de surface No." ;
float RUG04(points_physiques) ;
RUG04:title = "rugosite de surface No." ;
float AGESNO01(points_physiques) ;
AGESNO01:title = "Age de la neige" ;
float AGESNO02(points_physiques) ;
AGESNO02:title = "Age de la neige" ;
float AGESNO03(points_physiques) ;
AGESNO03:title = "Age de la neige" ;
float AGESNO04(points_physiques) ;
AGESNO04:title = "Age de la neige" ;
float ZMEA(points_physiques) ;
float ZSTD(points_physiques) ;
float ZSIG(points_physiques) ;
float ZGAM(points_physiques) ;
float ZTHE(points_physiques) ;
float ZPIC(points_physiques) ;
float ZVAL(points_physiques) ;
float RUGSREL(points_physiques) ;
float TANCIEN(horizon_vertical) ;
float QANCIEN(horizon_vertical) ;
float RUGMER(points_physiques) ;
RUGMER:title = "Longueur de rugosite sur mer" ;
float CLWCON(points_physiques) ;
CLWCON:title = "Eau liquide convective" ;
float RNEBCON(points_physiques) ;
RNEBCON:title = "Nebulosite convective" ;
float RATQS(points_physiques) ;
RATQS:title = "Ratqs title" ;
// global attributes:
:title = "Fichier redemmarage physique" ;
}
Il y a deux types d'en-têtes: un pour les fichiers physiques et un
pour les fichiers dynamiques.
Cet en-tête commence toujours par une variable "contrôle"
(décrite un peu plus loin), que l'on affecte différemment
pour la physique et pour la dynamique.
Les autres variables de l'entête concernent les grilles
(physique et dynamique). On retrouve donc:
les coordonnées horizontales
- rlonu, rlatu, rlonv, rlatv pour la dynamique,
- lati, long pour la physique,
les coordonnées verticales
- sig ,s ,sig_s pour la dynamique,
- surf_coor, vert2_coor, vert_coor, hor_coor pour
la physique,
des coefficients de passages de la grille physique à la grille dynamique
- cu,cv dans l'entête dynamique uniquement
et pour finir l`aire des mailles
- aire pour la dynamique,
- area pour la physique.
Des conditions de surface sont données essentiellement dans les fichiers
NetCDF physiques par les variables:
- phisfi pour le géopotentiel au sol initial,
- albedodat pour l`albedo du sol nu,
- inertiedat pour l'inertie thermique du sol,
- zmea, zstd, zsig, zgam et zthe pour le relief sous-maille.
Pour la dynamique:
- physinit pour le géopotentiel au sol initial
Remarque: les variables phisfi et physinit contiennent les mêmes
informations (géopotentiel au sol), mais physfi donne les valeurs du
géopotentiel sur la grille physique tandis que physinit les donne sur la
grille dynamique.
Pour la dynamique:
ucov = cu * u et vcov = cv * v
ucov et vcov, variables "vectorielles", sont stockées
respectivement sur les grilles u et v "décalées" de la dynamique
(voir section 2.2).
h, q01, ps, masse, variables scalaires, sont stockées sur la
grille dite "scalaire" de la dynamique.
Pour la physique:
),
Toutes ces variables sont stockées sur la grille "physique" (voir
section 2.2).
Qu'ils soient physiques ou dynamiques, les entêtes des fichiers NetCDF
du GCM commencent tous par une variable contrôle. Cette variables
est un tableau de 100 réels (tableau appellé "tab_cntrl" dans le
programme), qui contient les paramètres de contrôle du programme.
Ces paramètres, différents pour la physique et la dynamique, sont
listés ci-dessous. On peut également visualiser le contenu du
tableau tab_cntrl en tapant la commande "ncdump -v controle".
------------------------------------------------------- tab_cntrl(1) = FLOAT(iim) ! nombre de points en longitude tab_cntrl(2) = FLOAT(jjm) ! nombre de points en latitude tab_cntrl(3) = FLOAT(llm) ! nombre de couches tab_cntrl(4) = FLOAT(idayref) ! jour 0 tab_cntrl(5) = FLOAT(anneeref) ! annee 0 tab_cntrl(6) = rad ! rayon de mars(m) ~3397200 tab_cntrl(7) = omeg ! vitesse de rotation (rad.s-1) tab_cntrl(8) = g ! gravite (m.s-2) ~3.72 tab_cntrl(9) = cpp tab_cntrl(10) = kappa ! = r/cp ~0.256793 (=rcp dans physique) tab_cntrl(11) = daysec ! duree du sol (s) ~88775 tab_cntrl(12) = dtvr ! pas de temps de la dynamique (s) tab_cntrl(13) = etot0 ! energie totale tab_cntrl(14) = ptot0 ! pression totale tab_cntrl(15) = ztot0 ! enstrophie totale tab_cntrl(16) = stot0 ! enthalpie totale tab_cntrl(17) = ang0 ! moment cinetique tab_cntrl(18) = pa tab_cntrl(19) = preff ! pression de reference ~670 tab_cntrl(20) = clon ! longitude en degres du centre du zoom tab_cntrl(21) = clat ! latitude en degres du centre du zoom tab_cntrl(22) = grossismx ! facteur de grossissement du zoom,selon longitude tab_cntrl(23) = grossismy ! facteur de grossissement du zoom ,selon latitude tab_cntrl(25) = dzoomx ! extension en longitude de la zone du zoom tab_cntrl(26) = dzoomy ! extension en latitude de la zone du zoom tab_cntrl(28) = taux ! raideur du zoom en x tab_cntrl(29) = tauy ! raideur du zoom en y
La variable "contrôle" de l'entête d'un fichier NetCDF physique: startphy
_______________________________________________________
c Info sur la grille physique
tab_cntrl(1) = float(ngridmx) ! nombre de points de la grille physique
tab_cntrl(2) = float(nlayermx) ! nombre de couches
tab_cntrl(3) = float(idayref) ! jour 0
c Info sur la Planete Mars pour la dynamique et la physique
tab_cntrl(5) = rad ! rayon de mars(m) ~3397200
tab_cntrl(6) = omeg ! vitesse de rotation (rad.s-1)
tab_cntrl(7) = g ! gravite (m.s-2) ~3.72
tab_cntrl(8) = mugaz ! Masse molaire de l'atm (g.mol-1) ~43.49
tab_cntrl(9) = rcp ! = r/cp ~0.256793 (=kappa dans dynamique)
tab_cntrl(10) = daysec ! duree du sol (s) ~88775
tab_cntrl(11) = dtphys ! pas de temps de la physique
tab_cntrl(12) = 0.
tab_cntrl(13) = 0.
c Info sur la Planete Mars pour la physique uniquement
tab_cntrl(14) = year_day ! duree de l'annee (sols) ~668.6
tab_cntrl(15) = periheli ! dist.min. soleil-mars (Mkm) ~206.66
tab_cntrl(16) = aphelie ! dist.max. soleil-mars (Mkm) ~249.22
tab_cntrl(17) = peri_day ! date du perihelie (sols depuis printemps)
tab_cntrl(18) = obliquit ! Obliquite de la planete (deg) ~23.98
c Couche limite et Turbulence
tab_cntrl(19) = z0 ! surface roughness (m) ~0.01
tab_cntrl(20) = lmixmin ! longueur de melange ~100
tab_cntrl(21) = emin_turb ! energie minimale ~1.e-8
c propriete optiques des calottes et emissivite du sol
tab_cntrl(22) = albedice(1) ! Albedo calotte nord ~0.5
tab_cntrl(23) = albedice(2) ! Albedo calotte sud ~0.5
tab_cntrl(24) = emisice(1) ! Emissivite calotte nord ~0.95
tab_cntrl(25) = emisice(2) ! Emissivite calotte sud ~0.95
tab_cntrl(26) = emissiv ! Emissivite du sol martien ~.95
tab_cntrl(31) = iceradius(1) ! mean scat radius of CO2 snow (north)
tab_cntrl(32) = iceradius(2) ! mean scat radius of CO2 snow (south)
tab_cntrl(33) = dtemisice(1) ! time scale for snow metamorphism (north)
tab_cntrl(34) = dtemisice(2) ! time scale for snow metamorphism (south)
c Proprietes des poussiere aerosol
tab_cntrl(27) = tauvis ! profondeur optique visible moyenne
tab_cntrl(28) = 0.
tab_cntrl(29) = 0.
tab_cntrl(30) = 0.
-------------------------------------------------------
Pour les utilisations courantes, il est recommandé d'utiliser pour les diagnostics les fichiers de sorties de la physique :
histmth.nc : sorties mensuelles histday.nc : sorties journalieres histhf.nc : sorties instantanees toutes les 6h
Les deux premieres sortent des variables moyennées dans le temps entre deux écritures. Les fréquences mensuelles ou journalières peuvent en fait ^etre régéles différemment pour chacun des deux fichiers.
On règle la fréquence de stockage des variables dans le fichier
"histmth" par le paramètre ecritphy du fichier "gcm.def" (voir
6.2.2)
![\includegraphics[width=1.2\textwidth]{Fig/inout.eps}](img83.png){kind=small}
